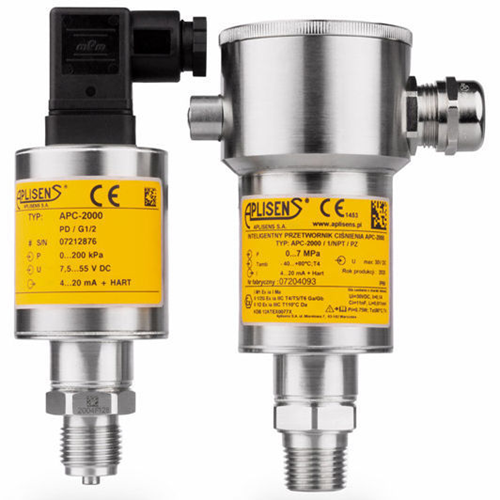

智能壓力變送器 APCE-2000的安裝
智能壓力變送器 APCE-2000 安裝時需要遵循一些基本的步驟和注意事項,以確保其準確性、可靠性和長期穩定性。以下是 APCE-2000 智能壓力變送器的安裝指南:
1. 安裝前準備
檢查設備:確保變送器無損壞,檢查所有零件是否齊全,如接頭、密封圈等。
確認安裝位置:選擇安裝位置時,應考慮到環境條件、管道布局、可接入電源和信號接線的便利性。避免安裝在容易受到震動、溫度 變化或化學腐蝕的環境中。
選擇正確的量程:根據實際應用,確保選擇適合的壓力范圍,避免因超范圍而損壞設備。
2. 選擇安裝位置
垂直安裝:通常推薦將壓力變送器垂直安裝,這樣有助于減少積液或氣泡對測量結果的影響。
管道布局:安裝應盡量避免管道中的振動、液體流速波動或氣泡對壓力的干擾。確保管道內流體流動平穩,避免氣體或顆粒物進入傳感器。
避免安裝在氣泡或沉積物區域:如果是液體介質,確保安裝位置不處于氣泡或沉積物較多的地方,否則會影響壓力測量的準確性。
3. 連接管道
安裝法蘭或螺紋接頭:根據壓力變送器的接口類型,使用適當的法蘭或螺紋接頭進行安裝。
對于法蘭接口,需要確保法蘭與管道緊密連接,避免泄漏。
對于螺紋接口,確保螺紋緊固且密封良好,防止泄漏。
密封件:確保所有接頭處使用適當的密封墊片,以防止漏氣或液體泄漏。可使用 PTFE 螺紋密封帶等。
避免擰緊過度:過度擰緊會導致變送器損壞或密封件失效,應根據廠家推薦的扭矩進行安裝。
4. 電氣連接
電源連接:APCE-2000 一般需要直流電源(如 24V DC)。確保電源電壓穩定,避免電壓波動影響測量精度。
使用適當的電纜和接線端子連接電源。注意電源極性,避免反接。
信號輸出:APCE-2000 通常提供 4-20mA 模擬信號輸出。將信號輸出線連接到控制系統或數據采集系統(如 PLC、SCADA 等)。
確保信號線與其他電氣設備的接線正確,避免接觸不良或信號干擾。
如果設備支持 RS485 或其他數字輸出,可以根據需要連接到數字控制系統。
5. 接地與屏蔽
接地:確保設備良好的接地,以提高抗干擾能力并防止設備損壞。
屏蔽:對于有較強電磁干擾的環境,建議使用屏蔽電纜進行連接,避免信號干擾導致數據不準確。
6. 校準與調試
零點校準:安裝完成后,先進行零點校準。確保壓力變送器能夠正確測量零點壓力(通常是在沒有介質壓力或系統為零壓狀態下)。
量程調校:根據實際測量環境進行量程校準,確保變送器能夠正確地響應系統壓力變化。
檢查輸出信號:連接好信號輸出后,可以使用萬用表或其他測量工具檢查輸出的信號,確保其在 4-20mA(或其他信號類型)范圍內正確工作。
SMART PRESSURE TRANSMITTER
智能壓力變送器 APCE-2000的安裝
配置輸出參數:
- 測量單位及測量范圍內的起始點與終止點值
- 阻尼時間常數
- 轉換特性(反轉、用戶自定義非線性特性)
¨ 讀取輸出電流對應的當前測量壓力值
及輸出控制百分比
¨ 強制輸出設定值電流
I/ 7
通信與配置
與變送器進行數據交換的通信標準是Hart協議。
變送器重量輕,可直接安裝在設備上而無需額外安裝支架。測量蒸汽或其他高溫介質壓力時,應使用虹吸管或沖量管。安裝在變送器上游的針閥可簡化安裝流程,便于進行零點調節或更換變送器。當需要特殊工藝連接進行液位和壓力測量時(如食品和化工行業),變送器可配備Aplisens隔膜密封件。附件安裝及全系列隔膜密封件的詳細說明詳見本目錄后續部分。變送器的電氣連接應采用雙絞線。
在安裝通信器前,需預先規劃其安裝位置。
